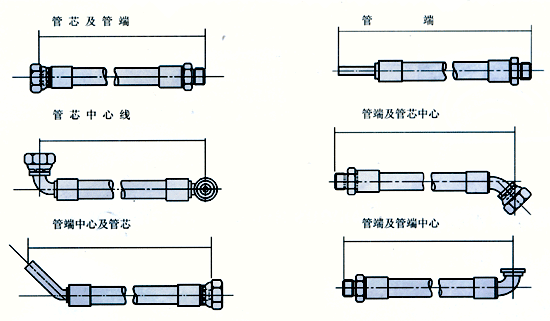

 膠管總成長度測量：
 |
裝配長度標準公差：0-305mm±3mm 305mm-455mm±4mm
455mm-915mm±6mm 915mm以上±1% |
膠管總成兩端彎頭間裝配角表示：
角度關系：把膠管總成拉直，并沿直線方向看，把遠離的一個接頭置垂直方向，按順時針測量近處的一個接頭與遠處垂直放置的接頭之間的夾角，即為膠管總成的裝配角。如上圖所示，表示方法為V225°。如一端接頭是直的，即無裝配角。

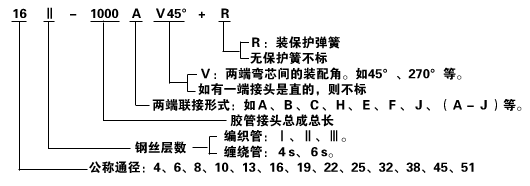

膠管接頭總成標記：
 |
| A型扣壓式膠管接頭 JB1885-77 |
B型扣壓式膠管接頭 JB1886-77 |
| C型扣壓式膠管接頭 JB1887-77 |
E型扣壓式膠管接頭�。ǚ菢耍� |
| H型扣壓式膠管接頭�。ǚ菢耍� |
J型扣壓式膠管接頭�。ǚ菢耍� |
| K型扣壓式膠管接頭 （非標） |
Q型扣壓式膠管接頭�。ǚ菢耍� |
| F型扣壓式膠管接頭�。ǚ菢耍� |
|
|
